近电预警器作为常用的非接触式验电器，已被广泛应用在电力检修现场。当设备处于带电状态，近电预警器可以在作业人员越过安全距离时发出提示信号，以提醒作业人员退至安全区域。

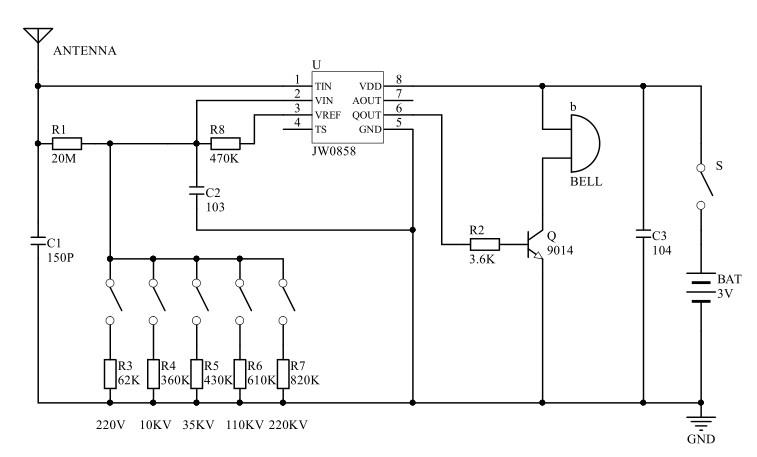

一、近电预警的典型原理图

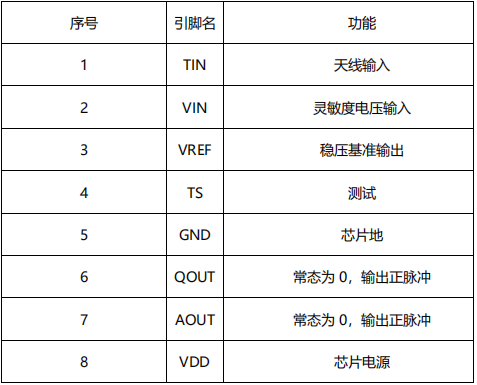

JW0858是一款近电预警芯片，其各引脚及其对应功能如下：
感应天线的工作原理为高压带电体周围产生工频交变电场，引起感应天线上正负电荷的往复运动。这种电荷往复运动本身就是感应天线内流动的交变电流信号，电流信号经过阻容负载可以转换为电压信号，再经过滤波、整流、放大就可通过控制器模数转换来检测到电场强度。
二、近电预警工作原理
天线接收到电场电平经过芯片内部滤波，放大处理后和二脚设置的门槛（灵敏度）电压进行比较，达到门槛电压后从6脚输出信号驱动蜂鸣器报警。
由此可知近电预警的核心在于门槛电压的大小，因此需要计算门槛电压。
1. 门槛电压的确定
3脚输出基准电压（1.2V）经过R8和2脚的电阻（R3~R7任意）分压后，得到的电压就是门槛电压
通过分压公式可得不同电压等级下的门槛电压
| 电压等级 | 门槛电压 |
|---|---|
| 220V | 0.14V |
| 10KV | 0.52V |
| 35KV | 0.57V |
| 110KV | 0.68V |
| 220KV | 0.72V |
当电阻越大时，门槛电压也就越高，灵敏度越低，也就是说电阻越大时，预警器需要离带电体越近才会报警。因此可以设置不同的电阻大小实现在不同电压等级下报警。
